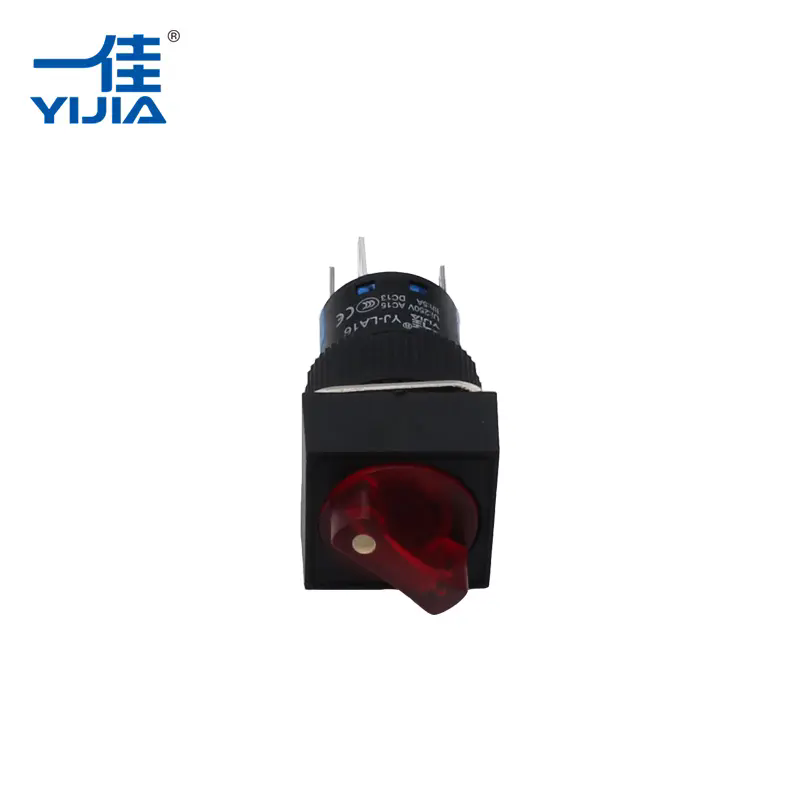

Wahlschaltersind ein wesentlicher Bestandteil industrieller Steuerungssysteme. Als langlebige mechanische Schnittstellen für Schaltkreisauswahl, Modusumschaltung und Betriebssteuerung spielen sie eine entscheidende Rolle in Umgebungen, die höchste Zuverlässigkeit und Präzision erfordern.Yijia, mit 20 Jahren Ingenieurserfahrung im Taster- und Schalterbau, erläutert ihre Anwendungsszenarien.
Betätigungselement: Kurzgriff, Langgriff, Schlüsselbetätigung, beleuchtet/unbeleuchtet
Kontaktmaterial: Silberlegierung (geringer Widerstand, hohe Leitfähigkeit)
Gehäuse: Technischer Kunststoff (flammhemmend nach UL94 V-0) und Messinganschlüsse (korrosionsbeständig)
Elektrische Nennleistung: 10 A/250 V AC, 5 A/30 V DC
Mechanische Lebensdauer: ≥100.000 Zyklen
IP-Schutzart: IP65 (staubdicht und strahlwassergeschützt)
1. Bedienfelder für die industrielle Automatisierung
Funktion: Modusauswahl (Auto/Manuell/Reset) für SPS, Motorstarter und Fördersysteme.
Beispiel: Umschalten einer Produktionslinie zwischen den Modi „Hochgeschwindigkeit“, „Wartung“ und „Notstopp“. Empfohlener Typ: 30-mm-Schlüsselschalter mit drei Positionen (verhindert unbefugten Zugriff).
2. Maschinenbetrieb und Sicherheit
Funktion: Gerätestatuskontrolle (Ein/Aus/Jog) für CNC-Werkzeugmaschinen, Pumpen und Kompressoren.
Beispiel: Wählen Sie bei schweren Bohrgeräten „Vorwärts“, „Rückwärts“ oder „Neutral“.
Empfohlener Typ: 22 mm beleuchteter Schalter mit langem Griff (auch in Bereichen mit wenig Licht gut sichtbar).
3. Energiemanagementsystem
Funktion: Stromkreisführung in Stromverteilungseinheiten, Generatoren und Solarwechselrichtern.
Zum Beispiel: Lastumschaltung zwischen den Stromquellen „Netz“, „Generator“ und „Batterie“.
Empfohlener Typ: Drei PositionenWahlschaltermit Silberkontakten (minimiert Lichtbogenbildung bei hohen Strömen).
4. Transport- und Signalsysteme
Funktion: Signalwegumschaltung bei Eisenbahnsignalen, Ampeln und der Luftfahrtsteuerung.
Beispiel: Auswahl von „primär“, „sekundär“ oder „aus“ an Eisenbahnweichen.
Empfohlener Typ: Schalter mit taktiler Rückmeldung gemäß IP67 (zuverlässiger Betrieb auch bei schlechtem Wetter).
| Montagelochgröße | Aktuatorlänge | Positionen | Kontaktkonfiguration |
| 16mm | 15mm | 2-Pos | 1 Schließer/1 Öffner |
| 22mm | 25mm | 2/3-Pos | 2NO/2NC |
| 30mm | 40mm | 3-Pos | 3NO/3NC |
F: Was sind die Hauptunterschiede zwischen Wahlschaltern mit zwei und drei Positionen?
A: Ein Schalter mit zwei Positionen wechselt zwischen zwei Schaltkreisen (z. B. Ein/Aus), während ein Schalter mit drei Positionen einen neutralen oder alternativen Zustand hinzufügt (z. B. automatisch/aus/manuell). Letzteres ermöglicht eine Multimode-Steuerung, die für komplexe Maschinen von entscheidender Bedeutung ist.
F: Wie werden Wahlschalter in gefährlichen Umgebungen verwendet?
A: In explosionsgefährdeten oder staubigen Umgebungen (z. B. Chemiefabriken) verhindern schlüsselbetätigte oder versiegelte IP68-Schalter eine versehentliche Aktivierung. Sie werden verwendet, um Geräte während der Wartung zu isolieren, ohne die Stromversorgung des gesamten Systems zu unterbrechen.
F: Wie werden Wahlschalter im Vergleich zu Drucktasten verwendet?
A:Wahlschalterbehalten ihren Zustand bei (z. B. bleiben in der „Ein“-Position) und eignen sich ideal für die Modusauswahl. Drucktasten sind kurzzeitig (z. B. löst eine „Start“-Taste eine einzelne Aktion aus). Wahlschalter werden für dauerhafte Einstellungen verwendet, während Drucktasten für sofortige Befehle verwendet werden.
