Yijiastellt die herQuadratischer LED-Drucktastenschalter, weiche Diffusor-Panel-Steuerung, ein beleuchteter 16-mm-Panel-Schalter für industrielle Automatisierungsgeräte, Schaltschränke und Maschinensteuerungsschnittstellen. Dieser Drucktastenschalter kombiniert zuverlässiges mechanisches Schalten mit integrierter LED-Statusanzeige und hilft Anlagenbedienern dabei, klare visuelle Rückmeldungen zu erhalten und gleichzeitig eine kompakte Schalttafelinstallationsstruktur beizubehalten.
Dieser beleuchtete Drucktastenschalter wurde für OEM-Maschinenbauer und Integratoren industrieller Steuerungssysteme entwickelt und verfügt über eine weiche Diffusor-Lichtübertragungsstruktur, die die LED-Lichtverteilung über die Tastenoberfläche verbessert. Im Vergleich zu herkömmlichen beleuchteten Schaltern, die konzentrierte Helligkeitspunkte erzeugen können, bietet das Diffusordesign eine sanftere visuelle Anzeige für Anwendungen, die eine häufige Interaktion des Bedieners und eine klare Erkennung des Gerätestatus erfordern.
Mit flexiblen Kontaktkonfigurationen, LED-Farboptionen und Anpassungsmöglichkeiten unterstützt Yijia unterschiedliche Bedienfeldanforderungen für Automatisierungsmaschinen, Prüfgeräte, elektrische Systeme und spezielle Industrieanwendungen.
In modernen Industrieanlagen müssen Steuerschnittstellen sowohl eine zuverlässige Befehlseingabe als auch eine sofortige Statusrückmeldung ermöglichen. Während Produktions-, Inspektions- oder Wartungsarbeiten müssen Bediener häufig den Maschinenzustand schnell erkennen. Ein gut gestalteter beleuchteter Steuerschalter hilft dabei, physische Bedienung mit visuellen Informationen zu verbinden.
DerQuadratischer LED-Drucktastenschalter, weiche Diffusor-Panel-Steuerungintegriert einen Druckknopfmechanismus mit LED-Beleuchtung in einer einzigen kompakten Komponente. Dieses integrierte Design reduziert den Bedarf an separaten Anzeigelampen und ermöglicht es Geräteherstellern gleichzeitig, sauberere und effizientere Bedienfeldlayouts zu erstellen.
Die weiche Diffusorstruktur im Inneren der Tastenkappe trägt dazu bei, das LED-Licht gleichmäßiger zu verteilen und verbessert die visuelle Konsistenz, wenn mehrere Schalter gleichzeitig auf demselben Bedienfeld installiert sind. Dadurch eignet sich der Schalter für Anwendungen, bei denen Bediener eine klare Identifizierung von Maschinenfunktionen, Betriebszuständen oder Steuersignalen benötigen.
Die folgenden technischen Spezifikationen bieten wichtige Informationen für Ingenieure, Gerätehersteller und Integratoren elektrischer Systeme, die das bewerten16 mm quadratischer Drucktastenschalterfür industrielle Steuerungsanwendungen. Die Parameter umfassen mechanische Struktur, elektrische Kontaktleistung und Haltbarkeitseigenschaften, um eine genaue Produktauswahl zu unterstützen.
| Parameterkategorie | Technischer Parameter | Spezifikation |
|---|---|---|
| Montagegröße | Durchmesser des Plattenausschnitts | 16mm |
| Kontaktmaterial | Kontaktlegierungstyp | Hochwertige Silberlegierung |
| Elektrische Bewertung | Aktuelle Kapazität | 15A |
| Schaltungsstruktur | Kontaktkonfiguration | 1NO1NC / 2NO2NC-Optionen |
| Mechanisches Leben | Mechanische Betriebszyklen | Bis zu 500.000 Zyklen |
| Elektrisches Leben | Elektrische Schaltzyklen | Bis zu 100.000 Zyklen |
| Schutzklasse | Eindringschutzstufe | IP54 |
| Kontaktwiderstand | Elektrischer Widerstand | ≤50mΩ |
Der technische Aufbau dieses beleuchteten Drucktastenschalters ist auf gängige Anforderungen in industriellen Steuerungsanwendungen ausgelegt, darunter zuverlässige Schaltleistung, kompakte Installation und klare Bedienerrückmeldung.
Für Gerätehersteller erfordert die Auswahl des richtigen Druckschalters die Bewertung der Montageabmessungen, der Kontaktkonfiguration, der elektrischen Anforderungen und der Umgebungsbedingungen. Yijia bietet Konfigurationsunterstützung, um Kunden bei der Integration geeigneter Steuerungskomponenten in ihre Maschinen und elektrischen Systeme zu unterstützen.
In industriellen Steuerungsumgebungen wird LED-Beleuchtung nicht nur zur optischen Verbesserung eingesetzt. Das von einem Steuerschalter ausgestrahlte Licht übermittelt häufig wichtige Geräteinformationen, wie z. B. Betriebsstatus, Standby-Zustände, Warnsignale oder Benutzerbestätigung.
Herkömmliche beleuchtete Tasten erzeugen möglicherweise eine ungleichmäßige Helligkeit, da sich das LED-Licht um die interne Lichtquelle konzentriert. Wenn mehrere Schalter auf einem Bedienfeld installiert sind, kann eine ungleichmäßige Beleuchtung die visuelle Identifizierung beeinträchtigen und das Gesamterscheinungsbild der Schnittstelle beeinträchtigen.
DerQuadratischer LED-Drucktastenschalter, weiche Diffusor-Panel-Steuerungverwendet eine Diffusorstruktur, die das LED-Licht gleichmäßiger über die Tastenoberfläche verteilt. Dadurch entsteht ein gleichmäßiger beleuchteter Bereich, sodass Bediener den Tastenstatus im täglichen Maschinenbetrieb besser erkennen können.
Für Hersteller von Automatisierungsgeräten ist ein einheitliches Beleuchtungsdesign besonders wichtig, da Bedienfelder während des Produktionsprozesses häufig wiederholt betätigt werden. Ein klares visuelles Signal hilft dem Bediener, den Maschinenzustand ohne unnötige Verzögerung zu verstehen.
Viele Industriemaschinen erfordern sowohl manuelle Betriebsbefehle als auch eine visuelle Bestätigung, nachdem eine Aktion ausgeführt wurde. Herkömmliche Panel-Designs verwenden möglicherweise separate Drucktasten und Anzeigelampen, um diese Funktionen zu erreichen, was die Anzahl der Komponenten und die Komplexität der Verkabelung erhöht.
Der integrierte Aufbau dieses LED-Tasterschalters vereint Schaltbetrieb und Beleuchtung in einem Bauteil. Dieser Ansatz ermöglicht es Ingenieuren, die Panel-Layouts zu vereinfachen und gleichzeitig ein klares Bediener-Feedback beizubehalten.
Für kompakte Automatisierungsgeräte, bei denen der Platz im Schaltschrank begrenzt ist, bieten integrierte beleuchtete Schalter eine praktische Lösung für die Kombination von Steuereingang und Maschinenstatuskommunikation.
Der16-mm-LED-Drucktastenschalterwird üblicherweise für Industrieanlagen ausgewählt, die kompakte manuelle Steuerungen, visuelle Anzeige und zuverlässige Schaltleistung erfordern. Aufgrund seiner geringen Einbaugröße eignet es sich für Anwendungen, bei denen Steuerfunktionen effizient auf begrenztem Schalttafelraum angeordnet werden müssen.
Automatisierungssysteme erfordern häufig, dass Bediener Maschinenfunktionen über klar identifizierte Steuerschnittstellen starten, stoppen, zurücksetzen oder überwachen. Beleuchtete Drucktastenschalter können während des Gerätebetriebs eine sofortige visuelle Rückmeldung geben.
Zu den gängigen Anwendungen gehören:
Elektroingenieure benötigen häufig kompakte Panel-Komponenten, die in Schaltschränken eingebaut werden können und gleichzeitig bei Betrieb und Wartung leicht erkennbar sind.
Typische Anwendungen sind:
Geräte zum Testen, Messen und für die Spezialfertigung. Quadratischer LED-Drucktastenschalter, weiche Diffusorplatte. Steuerungsprozesse erfordern häufig zuverlässige Benutzeroberflächen mit klarer Bedienrückmeldung.
Das beleuchtete Design unterstützt Anwendungen wie:
Die Auswahl eines geeigneten Steuerschalters erfordert mehr als nur die Prüfung des Erscheinungsbilds des Produkts. Ingenieure müssen elektrische Anforderungen, Installationsbedingungen und Betriebsumgebungen bewerten, um die Kompatibilität mit dem gesamten Maschinensystem sicherzustellen.
Die 16-mm-Montagestruktur sollte zum Schalttafelausschnittdesign des Geräts passen. Vor der Installation sollten Ingenieure den verfügbaren Platz im Schaltschrank, die Montagedicke und die mechanische Kompatibilität überprüfen.
Unterschiedliche Steuerkreise erfordern unterschiedliche Schaltstrukturen. Die verfügbaren 1NO1NC- und 2NO2NC-Konfigurationen ermöglichen es Ingenieuren, die geeignete Kontaktanordnung entsprechend der Maschinensteuerungslogik auszuwählen.
Die Auswahl der LED-Farbe und -Spannung sollte den Anforderungen des Gerätesteuerungssystems und der Bedieneranzeige entsprechen. Zu den gängigen Farbanwendungen gehören:
Verschiedene Maschinenbauer und Systemintegratoren können unterschiedliche Anforderungen an Steuerungsschnittstellen haben. Bei Standardschaltern müssen möglicherweise die elektrische Konfiguration, die Tastenidentifizierung oder die LED-Eigenschaften angepasst werden, bevor sie in fertige Geräte integriert werden können.
Yijia Industrial Electrical Co., Ltd. bietet kundenspezifische Unterstützung für Kunden, die spezielle beleuchtete Steuerungslösungen benötigen.
Bei Industrieausrüstungsprojekten unterstützt Yijia Kunden in verschiedenen Entwicklungsstadien:

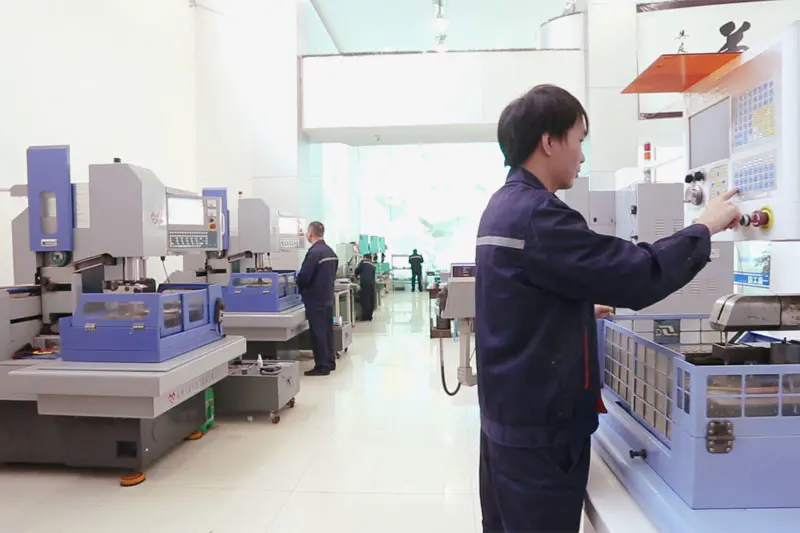

Die Leistung eines beleuchteten Druckschalters hängt von der Koordination zwischen mechanischen Komponenten, elektrischen Kontakten und LED-Baugruppen ab. Als Hersteller industrieller Elektrokomponenten konzentriert sich Yijia Industrial Electrical Co., Ltd. auf Produktionskonsistenz und Funktionsüberprüfung während des gesamten Herstellungsprozesses.
Die Qualitätskontrolle der quadratischen LED-Drucktastenschalter-Softdiffusor-Panel-Steuerung beschränkt sich nicht auf die abschließende Prüfung des Erscheinungsbilds. Wichtige Produktionsphasen werden bewertet, um sicherzustellen, dass jede Komponente die Anforderungen industrieller Steuerungsanwendungen erfüllt, einschließlich mechanischer Bedienung, Stabilität der elektrischen Verbindung und Beleuchtungsleistung.
Die mechanische Struktur des Schalters wird überprüft, um eine gleichbleibende Betriebsleistung und zuverlässige Installation sicherzustellen.

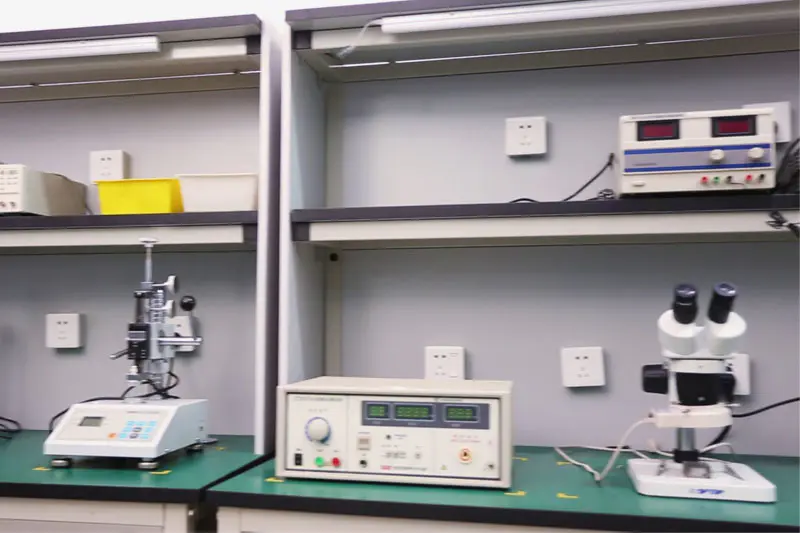

Durch elektrische Tests können Sie die Schaltzuverlässigkeit und die Kontaktleistung vor dem Versand überprüfen.
Bei beleuchteten Schaltern ist eine stabile LED-Leistung für ein konsistentes Bediener-Feedback unerlässlich.
Yijia folgt den ISO9001-Qualitätsmanagementverfahren und bietet Produkte an, die gemäß den internationalen Marktanforderungen entwickelt wurden, einschließlich Compliance-Überlegungen im Zusammenhang mit CE- und RoHS-Standards.
Beim Entwurf industrieller Schalttafeln entscheiden sich Ingenieure häufig zwischen integrierten beleuchteten Schaltern und separaten Drucktasten in Kombination mit Anzeigelampen. Das Verständnis der Unterschiede hilft dabei, die am besten geeignete Lösung für bestimmte Geräteanforderungen zu ermitteln.
| Vergleichsartikel | LED-Drucktastenschalter | Separates Anzeigelampensystem |
|---|---|---|
| Funktionsintegration | Vereint Schaltbetrieb und LED-Anzeige in einem Bauteil | Erfordert separate Schalter- und Anzeigekomponenten |
| Platzbedarf im Schaltschrank | Kompakte Installation, geeignet für begrenzten Platz im Schaltschrank | Erfordert zusätzliche Montagepositionen |
| Verkabelungsanordnung | Kann das Panel-Layout-Design vereinfachen | Möglicherweise sind zusätzliche Kabelverbindungen erforderlich |
| Visuelle Konsistenz | Integrierte Leuchtoptik | Hängt von der separaten Komponentenanordnung ab |
Ein quadratischer LED-Drucktastenschalter Soft Diffuser Panel Control ist ein beleuchteter Bedienfeldschalter, der manuelle Schaltvorgänge mit LED-Statusanzeige kombiniert. Die weiche Diffusorstruktur verbessert die Lichtverteilung über die Tastenoberfläche und hilft dem Bediener, Steuersignale klarer zu erkennen.
Ein weicher Diffusor trägt dazu bei, das LED-Licht gleichmäßiger zu verteilen, indem konzentrierte Helligkeitspunkte der internen Lichtquelle reduziert werden. Dies sorgt für eine glattere beleuchtete Oberfläche und verbessert die visuelle Konsistenz auf industriellen Schalttafeln.
Dieser Drucktastenschalter ist mit einer 16-mm-Montagestruktur ausgestattet und eignet sich daher für kompakte Industrieschalttafeln, Schnittstellen für Automatisierungsgeräte und Schaltschränke mit begrenztem Installationsraum.
Die verfügbaren Kontaktkonfigurationen umfassen die Optionen 1NO1NC und 2NO2NC. Ingenieure können die geeignete Kontaktstruktur entsprechend den Anforderungen des Gerätesteuerkreises auswählen.
Ja. Yijia unterstützt die LED-Anpassung entsprechend den Kundenanforderungen, einschließlich LED-Farben, Spannungsoptionen und Anzeigekonfigurationen für verschiedene Maschinensteuerungsanwendungen.
Beleuchtete Druckschalter werden häufig in industriellen Anwendungen eingesetzt, bei denen Bediener sowohl manuelle Steuerung als auch visuelle Rückmeldung benötigen, darunter:
Ingenieure sollten Montagegröße, Kontaktkonfiguration, elektrische Nennleistung, LED-Anforderungen, Installationsumgebung und Steuerungssystemkompatibilität berücksichtigen, bevor sie einen beleuchteten Drucktastenschalter auswählen.
Um eine geeignete Konfiguration zu empfehlen, können Kunden folgende Informationen zur technischen Bewertung bereitstellen:
Yijia Industrial Electrical Co., Ltd. entwickelt und produziert schalttafelmontierte Steuerungskomponenten für Hersteller von Automatisierungsgeräten, Maschinenlieferanten und Integratoren elektrischer Systeme.
DerQuadratischer LED-Drucktastenschalter, weiche Diffusor-Panel-Steuerungvereint praktische industrielle Anforderungen, darunter:
Durch den Fokus auf zuverlässige Schaltleistung, klares Bediener-Feedback und flexible Anpassung bietet Yijia beleuchtete Steuerungslösungen für industrielle Automatisierungssysteme, Maschinenschnittstellen und kundenspezifische elektrische Anwendungen.
