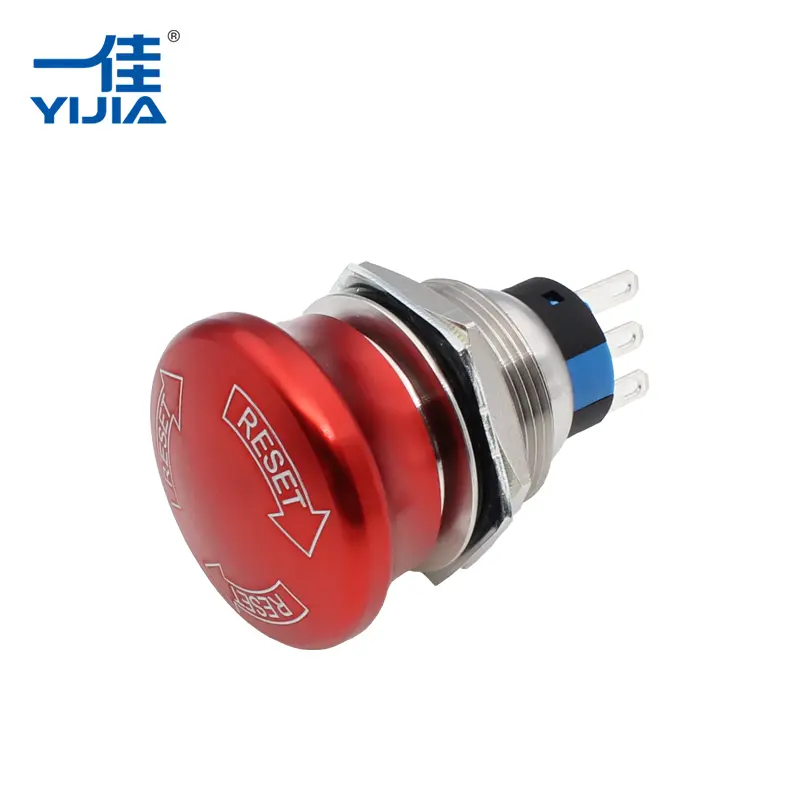

YIJIA Industrial Electrical Co., Ltd.erklärt, wie einNot-Aus-Tasteverwendet einen Push-Pull-Verriegelungsmechanismus, um ein schnelles Abschalten der Maschine und eine zuverlässige Sicherheitskontrolle zu ermöglichen.
In industriellen Umgebungen müssen Notfallsteuergeräte sofort reagieren, wenn unerwartete Situationen auftreten. Die in Not-Aus-Tastern verwendete Push-Pull-Verriegelungsstruktur soll einen einfachen, aber zuverlässigen Bedienungsprozess ermöglichen, der es dem Bediener ermöglicht, Geräte schnell anzuhalten und weitere Risiken zu vermeiden.
Von Produktionsmaschinen bis hin zu Automatisierungssystemen ist dieser Mechanismus zu einer gängigen Sicherheitslösung geworden, da er eine schnelle Aktivierung, eine klare Statusanzeige und einen kontrollierten Reset-Vorgang kombiniert.
Ein Not-Aus-Taster ist eine Sicherheitssteuerungskomponente, die dazu dient, den Maschinenbetrieb bei anormalen Bedingungen zu unterbrechen. Es wird üblicherweise an Schalttafeln, Produktionsanlagen, Montagelinien und Industriemaschinen installiert, wo möglicherweise eine sofortige Abschaltung erforderlich ist.
Im Gegensatz zu gewöhnlichen Steuerschaltern wird ein Not-Aus-Gerät nicht für tägliche Start- und Stoppvorgänge verwendet. Sein Hauptzweck besteht darin, eine schnelle Reaktion zu ermöglichen, wenn Bediener gefährliche Bewegungen stoppen oder Geräteschäden verhindern müssen.
Zu den typischen Situationen, die einen Notstopp erfordern, gehören:
- Unerwartete Maschinenstörung
- Bedenken hinsichtlich der Sicherheit des Bedieners
- Abnormale Betriebsbedingungen
- Wartungsvorbereitung
- Möglicher Geräteschaden
Die Wirksamkeit eines Not-Aus-Systems hängt nicht nur vom Stromkreis ab, sondern auch von der mechanischen Gestaltung des Tasters selbst.
Der Push-Pull-Verriegelungsmechanismus basiert auf einem einfachen mechanischen Uhrwerk. Wenn ein Bediener den Notrufknopf drückt, bewegt sich der Knopfkopf nach innen und rastet in der aktivierten Position ein.
Die interne Struktur umfasst normalerweise:
- Knopfkopf
- Verriegelungsmechanismus
- Federstruktur
- Kontaktblock
- System zurücksetzen
Beim Drücken:
- Der Knopfkopf bewegt sich nach unten.
- Der Verriegelungsmechanismus hält den Knopf an Ort und Stelle.
- Die internen Kontakte ändern ihren elektrischen Zustand.
- Die angeschlossene Maschinensteuerung erhält ein Stoppsignal.
Die Taste bleibt gesperrt, bis der Bediener eine Reset-Aktion durchführt. Dies verhindert eine versehentliche Wiederherstellung des Maschinenbetriebs, bevor die Situation überprüft wurde.
| Betriebsablauf | Mechanische Aktion | Kontrollergebnis |
| Drücken Sie die Notruftaste | Der Knopf bewegt sich nach innen und verriegelt | Maschinenstoppsignal aktiviert |
| Verriegelte Position beibehalten | Interner Mechanismus hält Status | Verhindert einen versehentlichen Neustart |
| Knopf nach außen ziehen | Die Sperre wird manuell gelöst | Das System kann zur normalen Steuerung zurückkehren |
AndersNot-Aus-TasterVerwenden Sie je nach Anwendungsanforderungen unterschiedliche Reset-Methoden. Der Push-Pull-Typ ist aufgrund seiner einfachen Bedienung eines der am häufigsten verwendeten Designs.
Bei einem Push-Pull-Reset wird der Tastenkopf manuell nach außen gezogen, nachdem die Notfallsituation behoben wurde. Der interne Mechanismus löst sich und die Kontakte kehren in ihren ursprünglichen Zustand zurück.
Andere gängige Reset-Methoden sind:
| Methode zurücksetzen | Funktionsprinzip | Anwendungsmerkmale |
| Push-Pull-Reset | Zum Lösen den Knopf nach außen ziehen | Einfache und intuitive Bedienung |
| Twist-Reset | Zum Entriegeln den Knopfkopf drehen | Hilft, ein versehentliches Lösen zu verhindern |
| Schlüssel-Reset | Zum Lösen einen Schlüssel verwenden | Geeignet für Bereiche mit eingeschränktem Zugang |
Die ausgewählte Rücksetzmethode hängt vom Gerätedesign, den Sicherheitsanforderungen und der Betriebsumgebung ab.
Ein nicht verriegelnder Knopf könnte nach dem Drücken sofort wieder zurückkehren, was zu Verwirrung darüber führen könnte, ob der Notbefehl ausgeführt wurde. Die Verriegelungsstruktur löst dieses Problem, indem sie eine sichtbare und physische Anzeige liefert.
Die verriegelte Position bietet mehrere Vorteile:
- Klare Identifizierung des Notfallstatus
- Verhinderung eines unbeabsichtigten Neustarts der Maschine
- Einfachere Inspektion vor der Wiederinbetriebnahme der Ausrüstung
- Verbessertes Bedienerbewusstsein
Bei industriellen Systemen sorgt die mechanische Verriegelungsfunktion zusammen mit elektrischen Kontakten für eine zuverlässigere Sicherheitsreaktion.
Industrielle Steuerungskomponenten werden oft in Umgebungen eingesetzt, in denen Vibrationen, Staub und häufiger Gebrauch an der Tagesordnung sind. Der physikalische Aufbau eines Not-Aus-Geräts hat direkten Einfluss auf dessen Lebensdauer.
Ein hochwertiger Not-Aus-Taster verwendet in der Regel langlebige Gehäusematerialien, einschließlich Metalloptionen wie Edelstahl, um die mechanische Festigkeit und Schlagfestigkeit zu verbessern.
Im Vergleich zu Standard-Kunststoffkonstruktionen können Metallkonstruktionen Folgendes bieten:
| Designmerkmal | Praktischer Vorteil |
| Metallgehäuse | Bessere Beständigkeit gegen mechanische Einwirkungen |
| Verstärkte Knopfstruktur | Unterstützt wiederholten Betrieb |
| Stabiles Kontaktsystem | Hält eine zuverlässige elektrische Verbindung aufrecht |
| Verschleißfeste Materialien | Verlängert die Lebensdauer |
Diese Funktionen tragen dazu bei, dass Notfallsteuerungskomponenten in anspruchsvollen Industrieanwendungen zuverlässig bleiben.
Die mechanische Bewegung des Tasters muss mit der elektrischen Kontaktstruktur zusammenarbeiten. Wenn die Nottaste betätigt wird, ändern die internen Kontakte ihren Zustand und senden ein Signal an das Steuerungssystem.
Zu den üblichen Kontaktvereinbarungen gehören:
- Öffnerkontakte (NC) für Sicherheitskreise
- Mehrere Kontaktblöcke für unterschiedliche Steuersignale
- Modulare Designs für flexible Installation
Die Verwendung zuverlässiger Kontaktmaterialien trägt dazu bei, elektrische Ausfälle durch wiederholtes Schalten zu reduzieren. In Kombination mit optimierten Federmechanismen unterstützt das Kontaktsystem eine gleichbleibende Leistung in Notsituationen.
Not-Aus-Geräte werden häufig in Branchen eingesetzt, in denen Maschinen eine sofortige Abschaltmöglichkeit erfordern.
Produktionsmaschinen verfügen häufig über Notruftasten an Bedienfeldern oder Maschinenrahmen, damit Bediener schnell auf unerwartete Probleme reagieren können.
Roboterausrüstung und automatisierte Produktionslinien erfordern schnelle Abschaltfunktionen, um Bediener und Ausrüstung zu schützen.
Schaltschränke integrieren Not-Aus-Funktionen für ein zentrales Sicherheitsmanagement.
Maschinen mit beweglichen Teilen, Schneidsystemen oder Fördermechanismen verwenden im Rahmen ihrer Sicherheitskonstruktion häufig Notsteuerungen.
Bei der Auswahl einer geeigneten Not-Aus-Komponente müssen sowohl mechanische als auch elektrische Anforderungen berücksichtigt werden.
Wichtige Faktoren sind:
| Auswahlfaktor | Grund |
| Methode zurücksetzen | Bestimmt, wie das System wieder in Betrieb geht |
| Kontaktkonfiguration | Muss zum Design des Steuerkreises passen |
| Installationsgröße | Gewährleistet die Kompatibilität mit dem Bedienfeld |
| Betriebsumgebung | Beeinflusst Material- und Schutzanforderungen |
| Mechanische Haltbarkeit | Beeinflusst die Langzeitzuverlässigkeit |
Eine richtig ausgewählte Notsteuerungskomponente kann die Maschinensicherheit verbessern und gleichzeitig komfortable Wartungs- und Betriebsabläufe unterstützen.
Während sich die industrielle Automatisierung weiterentwickelt, bleiben Sicherheitskomponenten wesentliche Bestandteile des Maschinendesigns. Der Not-Aus-Taster ist eine direkte Verbindung zwischen Bedienern und Geräteschutzsystemen.
YIJIA Industrial Electrical Co., Ltd.konzentriert sich auf industrielle elektrische Steuerungsprodukte, einschließlich Druckknopfschalter, Signallampen, Relais, Schütze, Summer und Notsteuerungskomponenten. Durch kontinuierliche Produktverbesserung und Qualitätsmanagementpraktiken entwickelt YIJIA Lösungen für verschiedene industrielle Steuerungsanwendungen.
Der Push-Pull-Verriegelungsmechanismus kombiniert mechanische Verriegelungs- und elektrische Schaltfunktionen und schafft so eine klare und zuverlässige Notfallreaktionsmethode. Mit langlebiger Konstruktion und praktischem Bediendesign ist dasNot-Aus-Tastespielt weiterhin eine wichtige Rolle bei der Verbesserung der Sicherheit und Steuerungszuverlässigkeit moderner Industrieanlagen.
