Warum ist der 30-mm-Drucktastenschalter immer noch der König der industriellen Steuerung?

2026-03-03 0 Hinterlassen Sie mir eine Nachricht

Der30-mm-Druckknopfschalterbleibt die erste Wahl für anspruchsvolle Umgebungen – von Automobilmontagelinien bis hin zu Lebensmittelverarbeitungsbetrieben. Dieser Leitfaden beantwortet die wichtigsten Fragen zu seiner Konstruktion, vergleicht ihn mit 22-mm-Alternativen und zeigt, warum Marken wie Yijia Industrial Electric Co., Ltd. in diesem Format weiterhin Innovationen hervorbringen. Sie erfahren mehr über IP-Bewertungen, momentane vs. aufrechterhaltene Aktionen und reale Vor- und Nachteile.

📋 Schnelle Navigation

Was genau ist ein 30-mm-Drucktastenschalter?
30-mm- oder 22-mm-Druckknopf: Welcher ist besser?
Was sind die Hauptvorteile von 30-mm-Drucktastenschaltern?
Gibt es versteckte Nachteile von 30-mm-Schaltern?
Welche Branchen verlassen sich am meisten auf 30-mm-Drucktastenschalter?
Momentan vs. rastend: Wie wirken sie sich auf den Betrieb aus?
Wie wählen Sie die richtige IP-Schutzart für Ihren 30-mm-Switch aus?
Häufig gestellte Fragen zu 30-mm-Drucktastenschaltern

🔍 Was genau ist ein 30-mm-Drucktastenschalter?

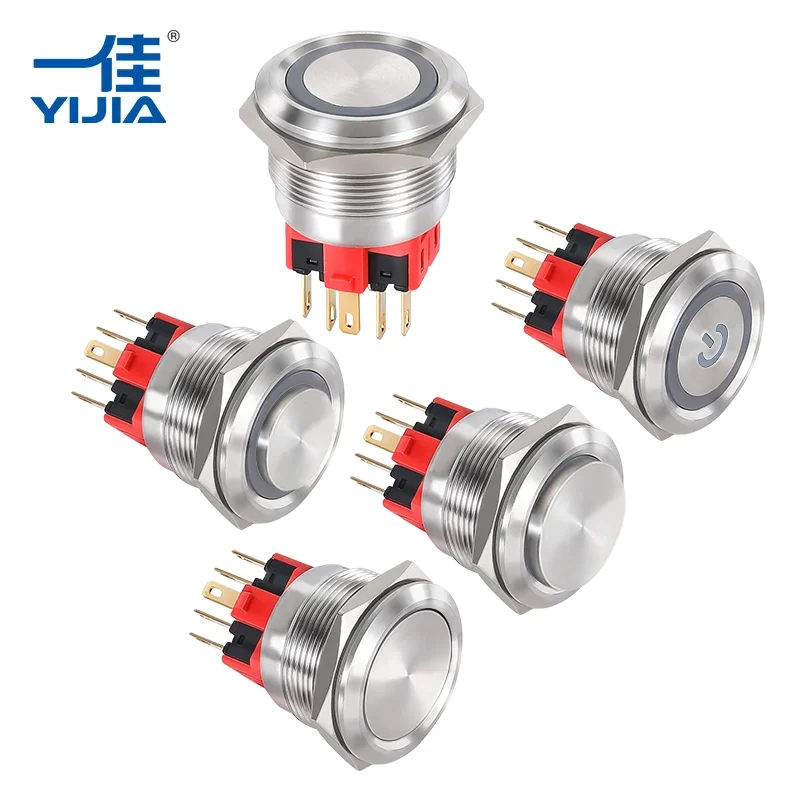

A 30-mm-Druckknopfschalterbezieht sich auf den Durchmesser des Montagelochs (typischerweise 30,5 mm) und die Größe des Bedieners. Es handelt sich um ein robustes elektromechanisches Gerät zur Steuerung von Schaltkreisen in Industriemaschinen. Im Gegensatz zu kleineren Schaltern ist das 30-mm-Format so konstruiert, dass es behandschuhte Hände, Vibrationen und Verunreinigungen verträgt. Einheiten von Herstellern wieYijia Industrial Electric Co., Ltd.verfügen oft über Edelstahlbetätiger, LED-Beleuchtungsoptionen und Kontaktblöcke mit einer Nennleistung von bis zu 10 A [Zitat:1]. Sie können kurzzeitig (Federrückstellung) oder aufrechterhaltend (Druck-Ein/Druck-Aus) sein.

⚖️ 30 mm vs. 22 mm Druckknopf: Welcher ist besser?

Dies ist eine klassische Debatte im Werksbereich [Zitat:8]. Die folgende Tabelle schlüsselt die wesentlichen Unterschiede auf.

Parameter	30-mm-Drucktastenschalter	22-mm-Druckknopf
Haltbarkeit	Exzellent; Lünetten aus Metalldruckguss, widersteht Stößen (häufig IK10)	Gut, aber Plastikrahmen üblich; neigt dazu, bei starker Beanspruchung zu reißen
Betätigungskraft und Gefühl	Positives taktiles Feedback; Geeignet für dicke Handschuhe	Leichtere Berührung; kann in engen Räumen versehentlich aktiviert werden
Typische Anwendungen	Schwerindustrie: Gießereien, Stanzerei, Bergbau, Strangpressen	Kommerzielle Ausrüstung, Schaltschränke, HVAC
Elektrische Leistung	Bis zu 600 V / 10 A gemeinsam	Normalerweise bis zu 5A, 250V
Preis	Höhere Vorabkosten, niedrigere Lebenszykluskosten	Geringere Anfangsinvestition

Laut erfahrenen Wartungstechnikern fällt der 30-mm-Druckknopfschalter selten mechanisch aus – selbst wenn Kühlmittel das Gehäuse überschwemmt.

✅ Was sind die Hauptvorteile von 30-mm-Drucktastenschaltern?

Vorteile

Überlegene mechanische Festigkeit – Metallbediener überstehen Stöße durch Gabelstapler.
Hohe Schutzart: IP66, IP67, NEMA 4X-Optionen.
Aus der Ferne sichtbar; Das größere Objektiv ermöglicht eine helle LED-Beleuchtung.
Einfache Verdrahtung: Steckklemmen oder Schraubklemmen mit unverlierbaren Klemmen.
Modulare Kontaktblöcke (1 Schließer/1 Öffner bis zu 3 Stufen).

Nachteile

Benötigt mehr Plattenraum als 22 mm; Nicht ideal für dichte HMIs.
Etwas höhere Kosten pro Einheit.
Für leichte kommerzielle Anwendungen kann es übertrieben sein.
Weniger ästhetische/designerische Stile im Vergleich zu 16 mm oder 22 mm.

⚠️ Gibt es versteckte Nachteile von 30-mm-Schaltern?

Obwohl dies selten vorkommt, bemerkte ein Forumsteilnehmer, dass äußerst gewalttätige Bediener bekanntermaßen den Kontaktblock hinter einem 30-mm-Druckknopfschalter lösen, wenn das Panel dünn ist. Wenn Ihr Design außerdem viele Schalter auf kleinem Raum erfordert, kann die Grundfläche von 30 mm einschränkend sein. Aber für eigenständige Not-Aus-Schalter oder Hauptstromsteuerungen gibt es nichts Besseres als seine Präsenz.

🏭 Welche Branchen verlassen sich am meisten auf 30-mm-Drucktastenschalter?

Der 30-mm-Drucktastenschalter ist Standard in: Automobilmontage, Lebensmittel- und Getränkeindustrie (Edelstahlversionen), Werkzeugmaschinen, Kränen, Bergbau und Abwasseraufbereitung.Yijia Industrial Electric Co., Ltd.liefert individuell gravierte 30-mm-Schalter an petrochemische Anlagen, bei denen Korrosionsbeständigkeit von größter Bedeutung ist.

🔄 Momentan vs. selbsthaltend: Wie wirken sie sich auf den Betrieb aus?

Momentane 30-mm-Drucktastenschalter (wie sie für „Start“-Funktionen verwendet werden) kehren beim Loslassen in den Ruhezustand zurück. Verriegelungstypen bleiben gedrückt (oder umgeschaltet), bis sie erneut gedrückt werden – oft für „Ein/Aus“- oder Wartungsmodi verwendet. Viele beleuchtete Versionen kombinieren Rastung mit LED-Status. Für Not-Aus sind Push-Pull- oder Twist-to-Release-Betätiger in der Größe 30 mm üblich.

💧 Wie wähle ich die richtige IP-Einstufung für Ihren 30-mm-Switch aus?

IP66 und IP67 sind typisch für 30-mm-Drucktastenschalter. IP66 bedeutet staubdicht und geschützt gegen starkes Strahlwasser; IP67 fügt vorübergehendes Untertauchen hinzu. Wenn Ihre Anwendung Nassreinigung (Lebensmittelindustrie) umfasst, wählen Sie Edelstahl mit der Schutzart IP69K. DerYijia Industrial Electric Co., Ltd.Der Katalog umfasst 30-mm-Geräte mit Silikonmembranen für extreme Feuchtigkeit.

📊 Beliebte 30-mm-Drucktastenschaltertypen und -funktionen

Serie / Typ	Beleuchtung	Betrieb	Typischer Kontakt	Umweltfreundlich
A30NN (Omron)	Unbeleuchtet	Momentan/Alternativ	1a, 1b, 2a, 2b	IP66, CE, UL
A30NL (Omron)	LED beleuchtet	Momentan	1a, 1b, 2a	IP66, verschiedene Spannungen
TWND-Serie (IDEC)	Beide	Momentan/gehalten	Bis zu 2NO/2NC	IP65, schwere Beanspruchung
9001K (Schneider)	Beleuchtete Optionen	Momentan/Push-Pull	Konfigurierbar	NEMA 4X, IP66

❓ Häufig gestellte Fragen zu 30-mm-Drucktastenschaltern

Kann ein 30-mm-Druckknopfschalter ein altes 30,5-mm-Loch direkt ersetzen?

Ja, die meisten 30-mm-Drucktastenschalter sind für 30,5-mm-Montagelöcher ausgelegt. Marken mögenYijia Industrial Electric Co., Ltd.enthalten Verdrehsicherungsringe, die geringfügige Abweichungen berücksichtigen. Überprüfen Sie immer das Datenblatt: Einige europäische 30-mm-Knöpfe verwenden 30,2-mm-Löcher.

Welche Spannung/welchen Strom kann ein typischer 30-mm-Druckschalter verarbeiten?

Standardmäßige industrielle 30-mm-Drucktastenschalter sind für den allgemeinen Gebrauch bis zu 600 V AC und 10 A ausgelegt. Für Gleichstromanwendungen oder geringere Ströme (elektronische Steuerung) finden Sie Varianten mit vergoldeten Kontakten für 50 mA, 48 V Gleichstrom. Passen Sie den Schalter immer an Ihren Lasttyp an (ohmsch oder induktiv).

Sind 30-mm-Drucktastenschalter mit LED erhältlich und für welche Spannungen?

Absolut. LED-Geräte wie die A30NL-Serie unterstützen AC/DC 6 V, 12 V, 24 V und sogar AC 100–240 V mit eingebauten Strombegrenzungswiderständen. Auch zweifarbige LEDs (rot/grün) sind üblich, um den Betriebs-/Stoppstatus anzuzeigen.Yijia Industrial Electric Co., Ltd.bietet Vollspannungs-LEDs in der 30-mm-Reihe an.

Wie verdrahte ich einen 30-mm-Drucktastenschalter mit Steckklemmen?

Push-in-Klemmenblöcke (wie Push-in Plus von Omron) ermöglichen ein werkzeugloses Einführen: Isolieren Sie den Draht 10 mm ab, drücken Sie die Federentriegelung (oder drücken Sie einfach bei Massivdraht) und stecken Sie ihn ein. Es ist schneller als Schraubklemmen und vibrationsbeständig. Viele 30-mm-Drucktastenschalter bieten mittlerweile diese Funktion für eine wartungsfreie Verkabelung.

Was ist der Unterschied zwischen „Flush“- und „Extended“-Tastenoperatoren?

Bündige 30-mm-Drucktastenschalter liegen nahezu auf gleicher Höhe mit der Blende – sie verhindern eine versehentliche Betätigung. Ausgefahrene (oder erhöhte) Bediener ragen weiter hervor, sodass sie mit Handschuhen leichter zu drücken sind, sie sind jedoch anfälliger für unbeabsichtigte Aktivierung. Für den Not-Aus-Schalter sind Betätigungselemente mit Pilzkopfverlängerung zwingend erforderlich.

📚 Referenzen und Quellen

[1] MISUMI: A30NN unbeleuchteter 30-mm-Drucktaster (Omron)
[2] IDEC TWND-Serie Heavy Duty 30 mm
[3] Technische Daten zum 30-mm-Metalldruckknopf (rostfrei)
[5] MISUMI: Beleuchteter 30-mm-Drucktaster A30NL
[8] PLC-Forum: Diskussion über die Haltbarkeit von 30 mm vs. 22 mm
[7] Schneider 9001K 30-mm-Anwendungen

*Zusätzliche Erkenntnisse vonYijia Industrial Electric Co., Ltd.interne Testdaten.
