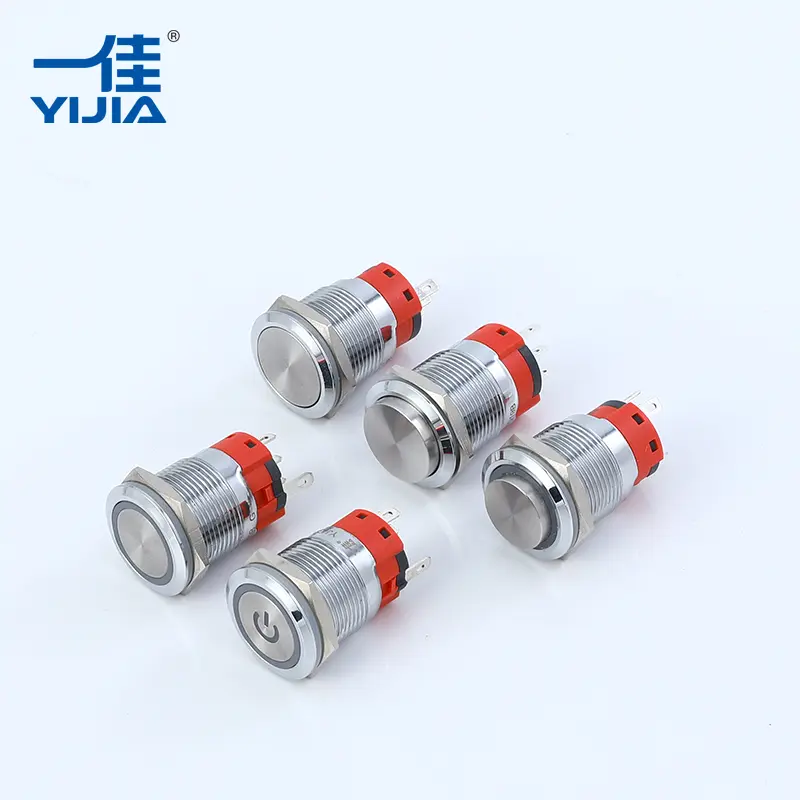

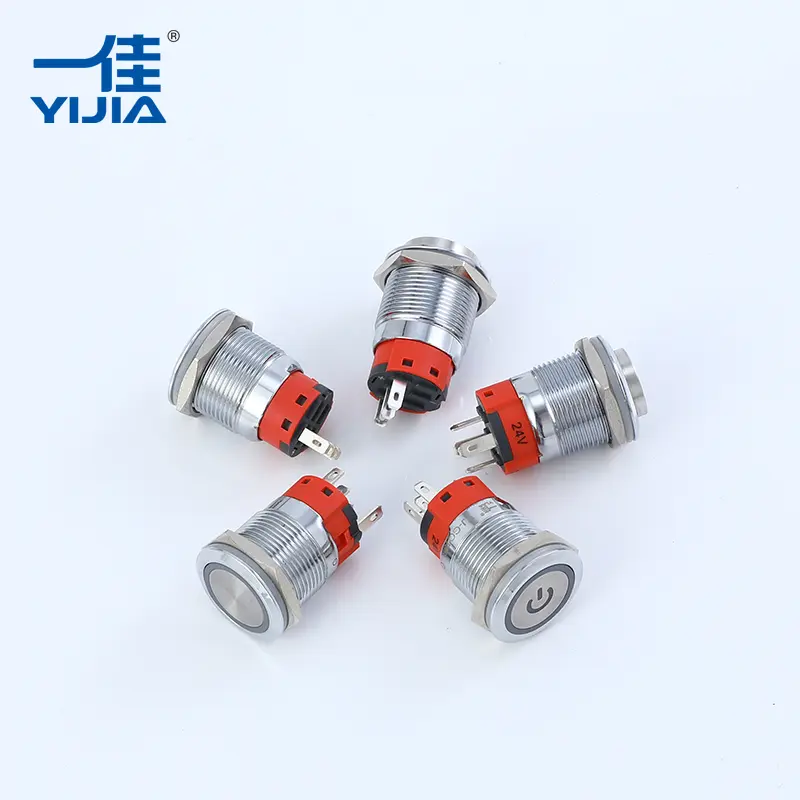

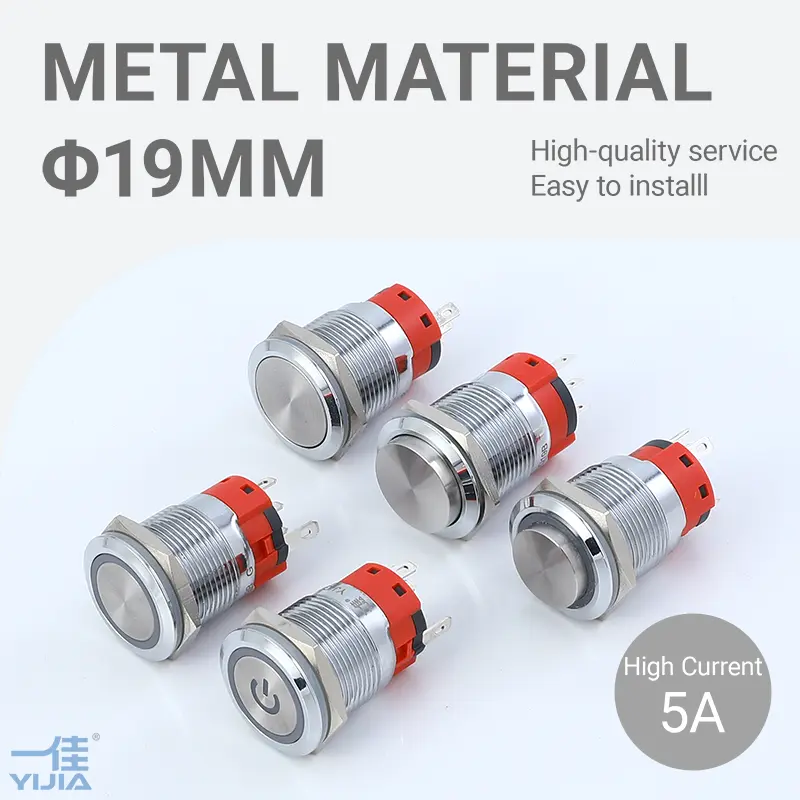

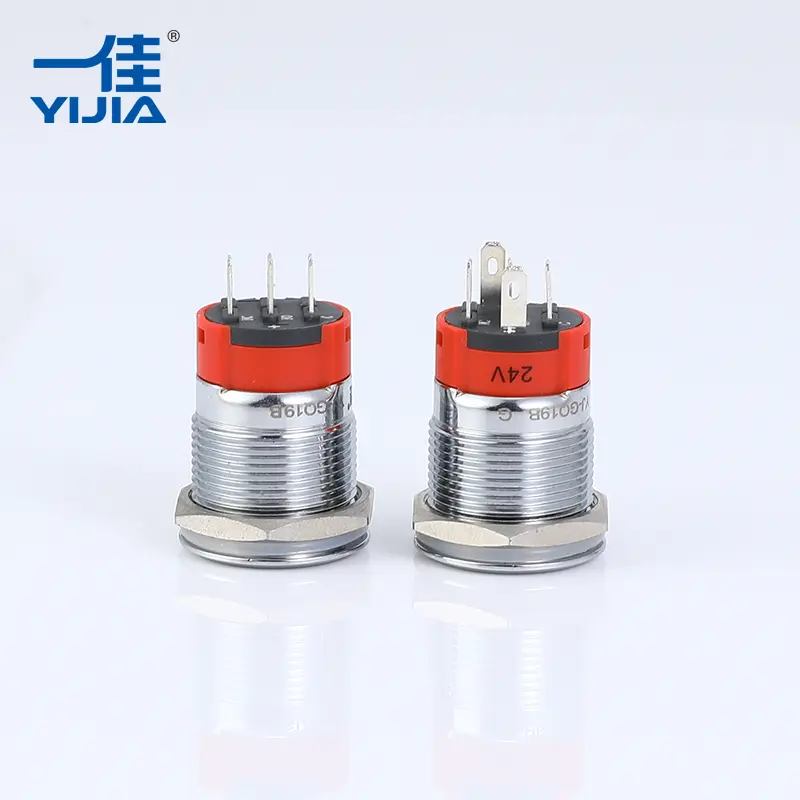

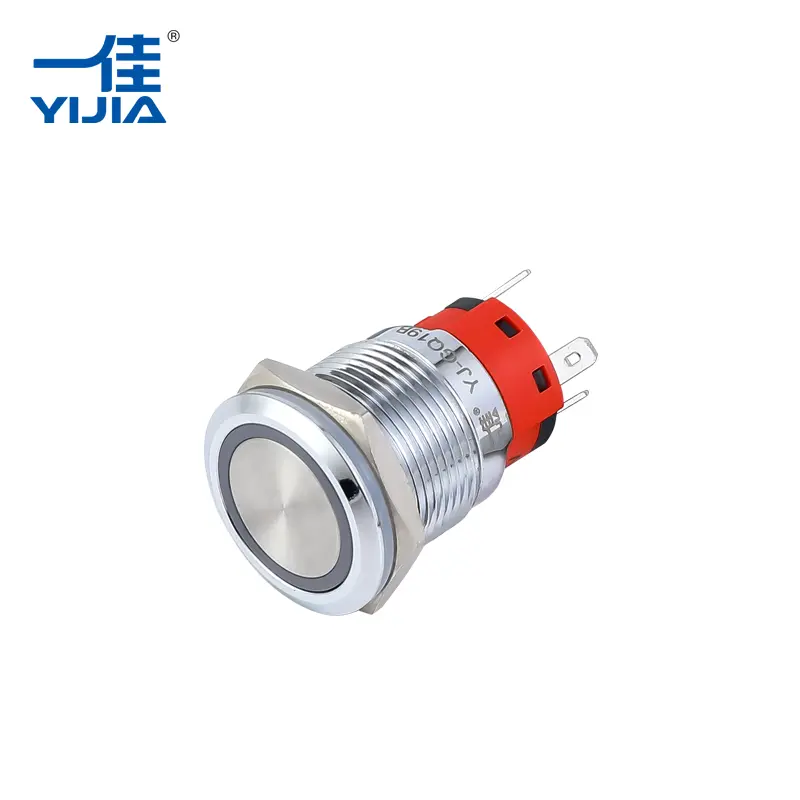

Beleuchteter Druckknopfschalter

Ein beleuchteter Drucktastenschalter vonYijiaIntegriert manuelle Steuerung mit visueller Signalisierung. Diese Geräte verfügen über eine Hochleistungs-LED, die von großen Chips angetrieben wird, was die Überspannungsfestigkeit erhöht und die Betriebslebensdauer verlängert. Der eingebaute Widerstand zur Spannungsreduzierung macht zusätzliche Komponenten überflüssig, was Ihr Schaltungsdesign vereinfacht und die Gesamtmontagekosten senkt. Diese Schalter bestehen aus Materialien wie Kontakten aus Edelstahl und Silberlegierung und gewährleisten einen geringen Kontaktwiderstand und eine hohe elektrische Leitfähigkeit.

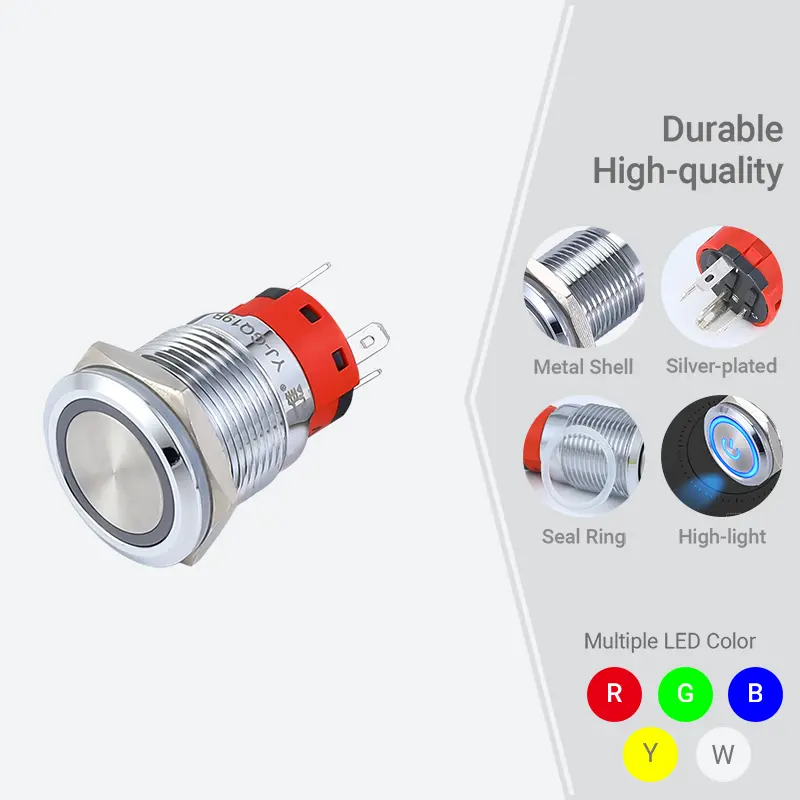

Hauptmerkmale

• LED mit hoher Helligkeit: Langlebige LED-Chips sorgen selbst in Umgebungen mit hohem Umgebungslicht für eine klare Statusanzeige.
• Zuverlässiges Kontaktsystem: Kontakte aus Silberlegierung reduzieren den Widerstand auf bis zu 50 mΩ und sorgen so für eine stabile Signalübertragung sowohl für Anwendungen mit hohem als auch niedrigem Strom.
• Robuste Konstruktion: Die Wahl zwischen Gehäusen aus verchromtem Messing oder Edelstahl sorgt für hervorragende Beständigkeit gegen Korrosion und physische Stöße.
• Vielfältige Montageoptionen: Erhältlich in mehreren Standarddurchmessern, einschließlich 16 mm, 19 mm, 22 mm und 25 mm, um verschiedenen Panelanforderungen gerecht zu werden.
• Überragender Schutz: Schutzart IP65 für Staub- und Wasserbeständigkeit, geeignet für anspruchsvolle Industrieumgebungen.

Technische Spezifikationen

Montagelochgröße: 16 mm / 19 mm / 22 mm / 25 mm

Gehäusematerial: Edelstahl / verchromtes Messing / technischer Kunststoff

Kontaktkonfiguration: 1NO1NC / 2NO2NC / 1NO / 1NC

Betriebsmodus: Momentan (Selbstrückstellung) oder Verriegelung (Selbstsperrung)

Stromkapazität: Hochstromunterstützung bis zu 15 A oder 18 A

LED-Spannung: Bereich von 3 V bis 220 V (AC/DC-kompatibel)

Mechanische Lebensdauer: Getestet auf 500.000 Zyklen

Elektrische Lebensdauer: Ausgelegt für 100.000 Zyklen

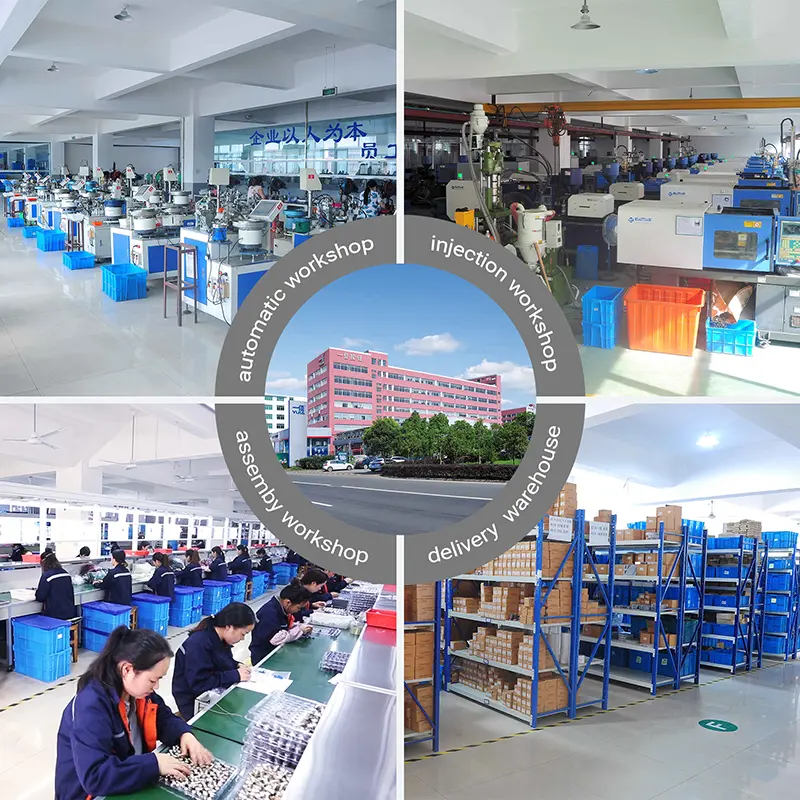

Fertigungsstärke

Yijia Industrial Electrical Co., Ltd. arbeitet mit fortschrittlicher Produktionsausrüstung und einem modernen Managementsystem. Unser Herstellungsprozess unterliegt streng dem internationalen Qualitätsmanagementsystem ISO9001, um sicherzustellen, dass jeder beleuchtete Drucktastenschalter professionellen Standards entspricht.

• Zertifizierte Qualität: Unsere Produktlinie hat die internationalen CCC-, CE- und RoHS-Zertifizierungen erhalten.
• Globale Reichweite: Durch jahrelange internationale Marktforschung im Bereich Leistungselektronik entwickeln wir Produkte, die sowohl importierte als auch unabhängige Forschungs- und Entwicklungsmarktanforderungen erfüllen.

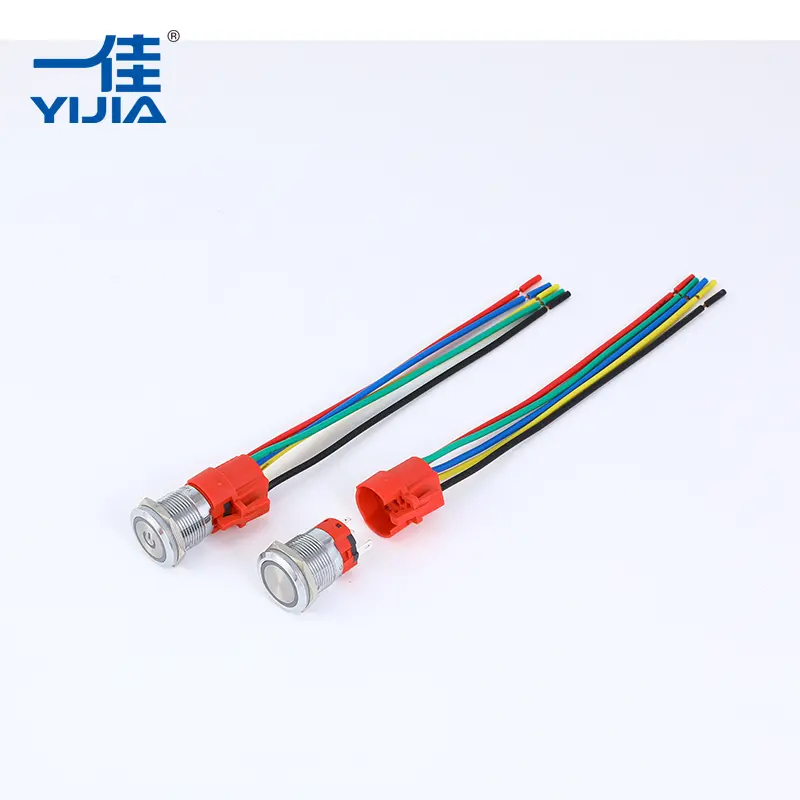

• OEM/ODM-Fähigkeit: Wir bieten maßgeschneiderte Symbolätzungen, spezielle Kabelbuchsenbefestigungen und maßgeschneiderte Gehäusematerialien, um Ihr spezifisches Branding oder Ihre technischen Anforderungen zu unterstützen.

Industrielle Anwendungen

Der beleuchtete Drucktastenschalter wird aufgrund seiner Vielseitigkeit und seines robusten Designs in verschiedenen Branchen häufig eingesetzt:

Steuerungssysteme: Ideal für Konsolen, Schaltschränke und Verteilerkästen.

Mechanischer Betrieb: Wird häufig in CNC-Maschinen und automatisierten Produktionslinien verwendet.

Instrumentierung: Zuverlässige Leistung bei Prüfgeräten und medizinischen Instrumententafeln.

Auswahlleitfaden für die Beschaffung

Um sicherzustellen, dass Sie den für Ihre Anwendung am besten geeigneten beleuchteten Drucktastenschalter erhalten, bestätigen Sie bitte beim Senden einer Anfrage die folgenden technischen Anforderungen:

1. Einbaumaße: (z. B. 16 mm, 22 mm)
2. Laststromanforderungen: (z. B. 7A, 15A)

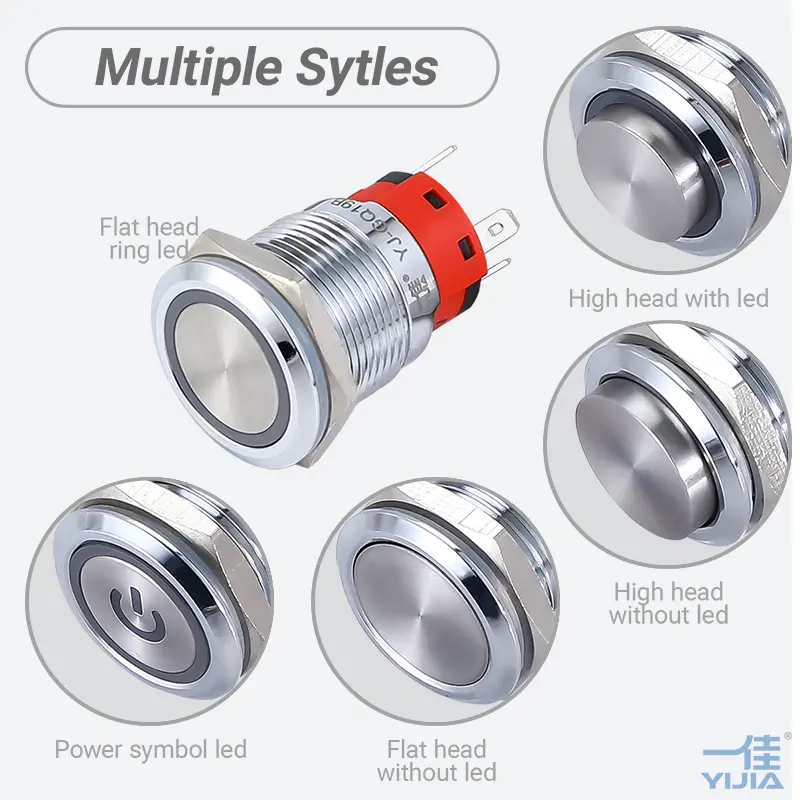

3. Kopfstil: (flacher Kopf, hoher Kopf oder symbolspezifisch)
4. Betriebsmodus: (Momentan oder Rastend)
5. LED-Parameter: Erforderliche Spannung und Farbe (Rot, Grün, Blau, Gelb, Weiß)
6. Gehäusematerial: (Edelstahl oder vermessingtes Chrom)

FAQ

Benötigt die LED einen externen Widerstand?

Nein, der beleuchtete Drucktastenschalter von Yijia verfügt über einen eingebauten Widerstand zur Spannungsreduzierung. Sie müssen lediglich die entsprechende Spannung an die LED-Pins anschließen.

Sind diese Schalter für den Außenbereich geeignet?

Ja, mit der Schutzart IP65 sind diese Schalter gegen Staub und Spritzwasser geschützt und daher für die meisten Außenschalttafeln zuverlässig.

Was ist der Vorteil von Kontakten aus Silberlegierung?

Die Silberlegierung bietet im Vergleich zu Standardkupfer eine überlegene elektrische Leitfähigkeit und Oxidationsbeständigkeit, was eine längere elektrische Lebensdauer und eine stabilere Schaltleistung gewährleistet.

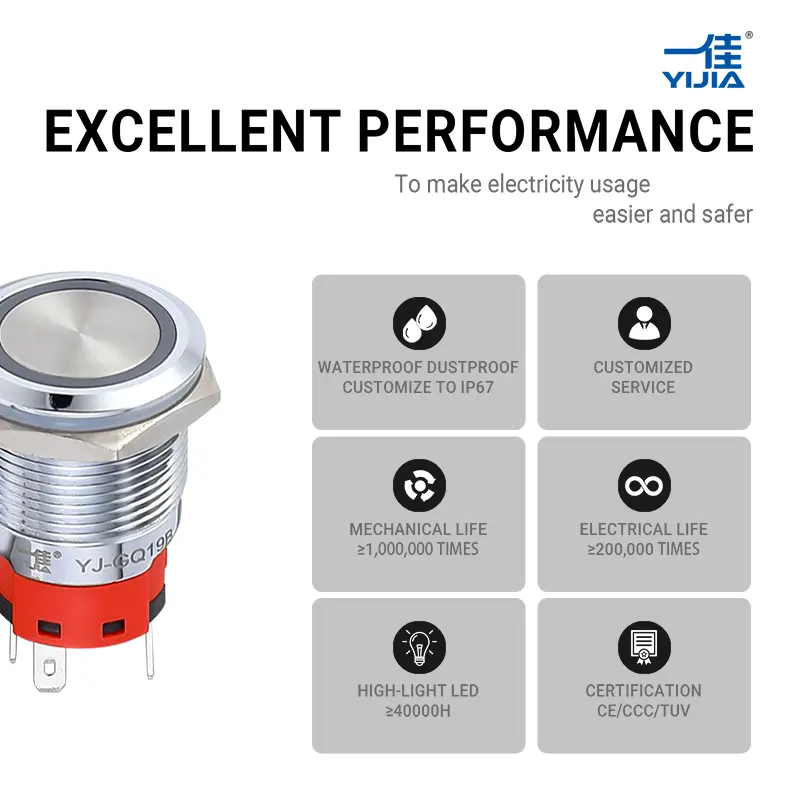

Funktionen und Vorteile

● 16 mm/19 mm/22 mm/25 mm Mehrfach-Montagelochgröße

● Gehäuse aus verchromtem Messing/Edelstahl

● 18A/15A Hochstromkapazität

● 1NO/1NC/1NO1NC/2NO Kontaktstruktur

● Hochwertiger Kontakt aus Silberlegierung

● Niedrigerer Kontaktwiderstand ≤ 50 mΩ

● 500.000 Zyklen lange mechanische Lebensdauer

● 100.000 Zyklen lange elektrische Lebensdauer

● 50.000 Stunden LED-Lebensdauer bei hoher Helligkeit

● Schutzart IP65

● CCC, TÜV, CE

● RoHS, Reichweite (angepasst)

● Bester Preis und hohe Leistung

● Professionelles Zubehör für Hochstrom-Drucktastenschalter

● Unterstützung für OEM/ODM

So wählen Sie den passenden Metalldruckknopftyp aus

Bitte beantworten Sie die folgende Frage und senden Sie sie an uns. Wir wählen dann den passenden Typ für Sie aus.

Frage und Beispiel

① Die Abmessungen des zu installierenden Druckknopfs: 16 mm.

② Der Laststrom, den Sie steuern müssen: 7A.

③ die Art des Kopfteils: flacher Kopf ohne Licht.

④ Wählen Sie die Kontaktstruktur: 1NO/1NC/1NO1NC/2NO.

⑤ Betriebsmodus: Momentan oder selbsthaltend.

⑥ LED-Volt und -Farbe (bei Bedarf LED): DC 24V GRÜN.

⑦ Wählen Sie die Materialien des Gehäuses: Edelstahl oder messingbeschichtetes Chrom.

⑧ Sonderwunsch: wasserdicht, individuelles Symbol, Steckdose erforderlich ...
